Балка откатных ворот: какие цифры в паспорте нельзя пропускать

Консольная балка определяет, сколько ворота проработают без провисания и заклинивания. Разбираем, что в её характеристиках действительно важно и где каталожные цифры расходятся с реальностью нашего климата.

Что делает консольная балка и почему на ней всё держится

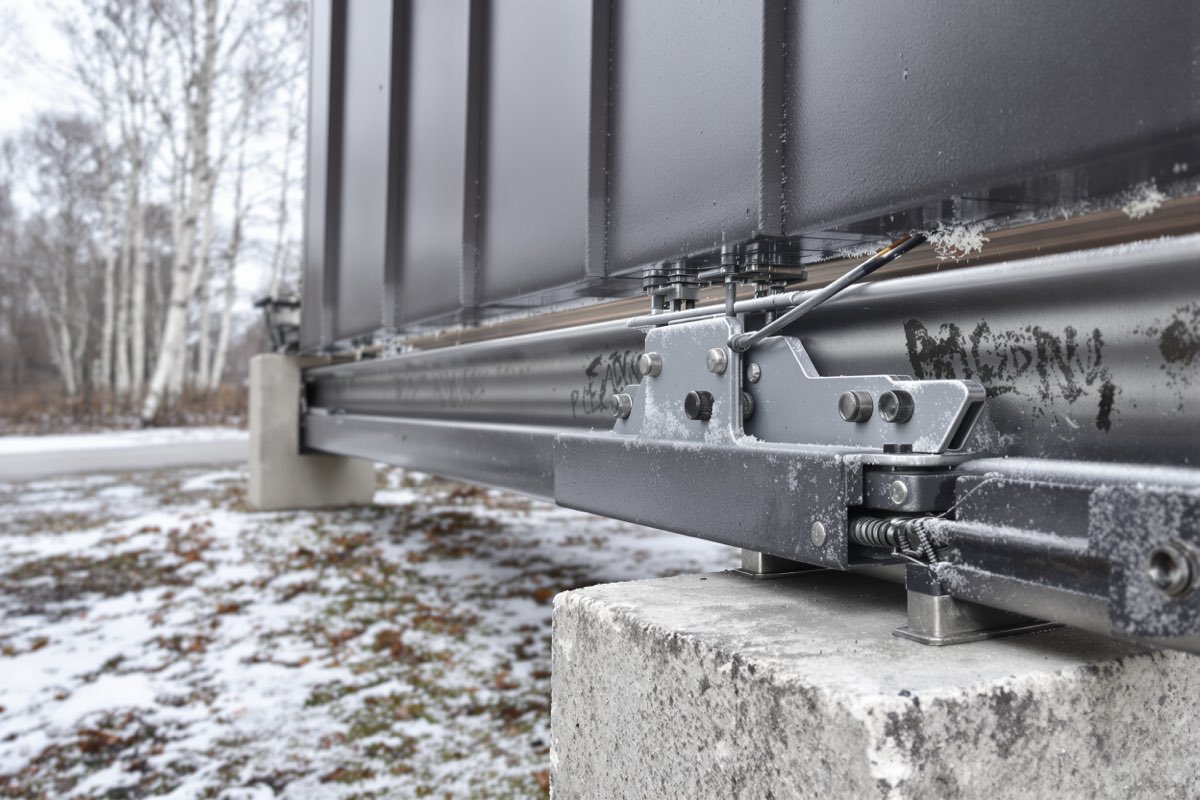

Консольная балка это несущий профиль в нижней части откатных ворот. Полотно крепится к ней, а сама балка катится по двум роликовым опорам, закреплённым на стойках. Ни автоматика, ни красивая обшивка не спасут, если балка подобрана впритык: конец полотна начнёт провисать, ролики будут заедать, а привод станет работать с перегрузом и выйдет из строя раньше срока.

Максимальный вес полотна и ширина проёма

В характеристиках производитель указывает допустимую массу полотна и предельную ширину проёма. Эти цифры связаны между собой. Балка, которая держит определённый вес на проёме в четыре метра, на шести метрах выдержит заметно меньше, потому что плечо рычага растёт. Поэтому ищите таблицу зависимости, а не одну строчку в каталоге.

Считать нужно полный вес: каркас, обшивку, крепёж, зубчатую рейку для привода. Профнастил, сэндвич-панель и доска по массе сильно расходятся. Деревянная отделка в нашей сырости к тому же впитывает воду и через пару сезонов весит больше, чем в день установки. Брать балку под самый предел не стоит: запас по нагрузке нужен всегда.

Сечение профиля и толщина стенки

Две балки одинаковой высоты могут вести себя по-разному, если у них разная стенка. Тонкий металл под нагрузкой деформируется, а вместе с ним уходит геометрия дорожки, по которой идут ролики. Спрашивайте про толщину стенки, марку стали и защиту полости от коррозии. В Петербурге влажность высокая, конденсат скапливается внутри закрытого профиля, и без внутренней защиты ржавчина идёт там, где её не видно, пока балка не начнёт прогибаться.

Каретки, ролики и длина консоли

У каждой каретки в паспорте должна быть указана собственная нагрузка. Смотрите, сколько роликов в опоре и какие в них подшипники, закрытые или открытые. Зимой в открытые попадают грязь и реагенты с дороги, смазка густеет, а в стыках намерзает лёд. Заранее уточните, на какие температуры рассчитана смазка и можно ли заменить ролики без демонтажа полотна.

Отдельный вопрос вылет. Часть балки уходит за проём и работает как противовес: полотно вместе с консолью обычно получается примерно в полтора раза длиннее самого проёма, точная цифра зависит от конструкции и рассчитывается после замера. У этого решения есть прямой минус. Вдоль забора нужно свободное место под всё откатившееся полотно, то есть почти полтора проёма. Если там стоит гараж, растут деревья или участок уходит в уклон, консольная схема не подойдёт, и придётся искать другое решение.

Что не написано в паспорте: грунт, снег и ветер

Балка работает в связке с фундаментом. Когда ворота открыты, почти весь вес полотна ложится на переднюю опору, и нагрузка на грунт получается односторонней. На пучинистом грунте Ленобласти фундамент, не заглублённый ниже промерзания, за пару зим уйдёт: опора наклонится, балка потеряет соосность, ролики начнут закусывать. Глубина закладной рассчитывается после замера с учётом грунта на вашем участке.

Снег тоже влияет на выбор. Полотно и низ балки не должны упираться в сугроб, поэтому при проектировании закладываем зазор от земли и продумываем, куда будет сдвигаться снег при чистке. На открытом участке у залива или в поле добавляется парусность: сплошная обшивка на порывистом ветру нагружает балку сильнее, чем подскажет каталожный вес.

Не уверены, какая балка подойдёт под ваш проём? Мы делаем откатные ворота, воротные системы и металлоконструкции по Петербургу и Ленинградской области. Приедем на бесплатный замер, оценим грунт, место вдоль забора и вес будущего полотна, а расчёт покажем прямо на месте. Звоните: +7 911 180-61-15.
